Stal krzemowa, znana również jako stal elektryczna, jest kluczowym materiałem w przemyśle elektrycznym ze względu na niską utratę rdzenia i wysoką przepuszczalność magnetyczną. Jednym z istotnych czynników wpływających na jego wydajność jest utrata histerezy. Jako dostawca stali krzemowej zrozumienie, jak obliczyć utratę histerezy jest niezbędne zarówno dla nas, jak i naszych klientów. Na tym blogu zagłębimy się w szczegóły obliczania utraty histerezy w krzemowej stali.
Zrozumienie utraty histerezy
Utrata histerezy występuje, gdy materiał magnetyczny, taki jak stal krzemowa, jest poddawany zmieniającym się polu magnetycznym. Proces magnetyzacji i demagnetyzacji materiału nie jest liniowy. Po zwiększeniu pola magnetycznego domeny magnetyczne w stali silikonowej są zgodne z polem. Jednak gdy pole jest zmniejszone, domeny nie wracają natychmiast do pierwotnego stanu. To opóźnienie między magnetyzacją a polem magnetycznym nazywa się histerezą. Energia rozproszona podczas tego procesu jest utrata histerezy, która jest przekształcana w ciepło.
Równanie Steinmetza do obliczania utraty histerezy
Najczęściej stosowaną metodą do obliczenia utraty histerezy w stali krzemowej jest równanie Steinmetza. Równanie to zaproponował Charles Proteus Steinmetz w 1892 roku i od tego czasu jest szeroko stosowane. Równanie jest następujące:
[P_h = k_h f b_m^{n} v]
Gdzie:
- (P_H) to utrata histerezy w Watts (W).
- (K_H) to współczynnik histerezy Steinmetza, który jest stałą, która zależy od właściwości materiału stali silikonowej. Różne gatunki stali silikonowej mają różne wartości (K_H).
- (f) to częstotliwość naprzemiennego pola magnetycznego w Hertz (HZ).
- (B_M) to maksymalna gęstość strumienia magnetycznego w Teslas (T).
- (n) to wykładnik Steinmetz, który zwykle waha się od 1,5 do 2,5 dla stali silikonowej.
- (V) to objętość stali silikonowej w metrach sześciennych ((M^3)).
Określanie współczynnika i wykładnika Steinmetz
Współczynnik Steinmetz (K_H) i wykładnik (n) są parametrami specyficznymi materialnymi. Wartości te są zwykle określane za pomocą pomiarów eksperymentalnych. Producenci stali krzemowej często dostarczają te wartości w arkuszach danych swoich produktów. Na przykład, jeśli używasz określonej stali krzemowej od dobrze znanego producenta, możesz znaleźć wartości (K_H) i (n) w dokumentacji technicznej.
Aby zmierzyć te wartości eksperymentalnie, próbkę stali krzemowej umieszcza się w polu magnetycznym o znanej częstotliwości i maksymalnej gęstości strumienia magnetycznego. Utrata mocy w próbce mierzona jest za pomocą wattera. Zmieniając częstotliwość i gęstość strumienia magnetycznego i rejestrując odpowiednie straty mocy, można uzyskać zestaw punktów danych. Następnie, wykreślając dane na skali dziennika i wykonując regresję liniową, można obliczyć wartości (k_h) i (n).
Przykład obliczenia straty histerezy
Załóżmy, że mamy krzemowy rdzeń ze stali z następującymi parametrami:
- Współczynnik histerezy Steinmetz (K_H = 200) (jednostka zależy od systemu użytych jednostek, tutaj zakładamy spójny zestaw jednostek SI).
- Częstotliwość naprzemiennego pola magnetycznego (F = 50) Hz (która jest standardową częstotliwością energii w wielu krajach).
- Maksymalna gęstość strumienia magnetycznego (B_M = 1,5) T.
- Wykładnik Steinmetz (n = 1,6).
- Objętość rdzenia stalowego krzemu (v = 0,01) (M^3).
Za pomocą równania Steinmetza (p_h = k_h f b_m^{n} v), zastępujemy wartości:
[P_H = 200 \ Times50 \ Times (1.5)^{1.6} \ Times0.01]
Najpierw oblicz ((1.5)^{1.6} \ ok. 1,93). Następnie (P_H = 200 \ Times50 \ Times1.93 \ Times0.01 = 193) W.
Oznacza to, że utrata histerezy w krzemowym rdzeniu stali w tych warunkach wynosi 193 watów.
Czynniki wpływające na utratę histerezy
Kilka czynników może wpływać na utratę histerezy w stali krzemowej.
- Gęstość strumienia magnetycznego: Jak pokazano w równaniu Steinmetza, utrata histerezy jest proporcjonalna do (b_m^{n}). Wyższa gęstość strumienia magnetycznego spowoduje wyższą utratę histerezy. Dlatego w zastosowaniach, w których minimalizacja utraty histerezy jest kluczowa, gęstość strumienia magnetycznego powinna być utrzymywana tak niska, jak to możliwe, jednocześnie spełniając wymagania dotyczące wydajności.
- Częstotliwość: Utrata histerezy jest wprost proporcjonalna do częstotliwości naprzemiennego pola magnetycznego. W zastosowaniach o wysokiej częstotliwości, na przykład w niektórych transformatorach elektronicznych i induktorach, utrata histerezy może być znacznie wyższa w porównaniu z zastosowaniami o niskiej częstotliwości.
- Właściwości materialne: Skład i mikrostruktura stali krzemowej wpływają również na utratę histerezy. Na przykład dodanie krzemu do żelaza może zmniejszyć utratę histerezy. Różne procesy produkcyjne, takie jak toczenie na zimno i wyżarzanie, mogą również zmienić strukturę ziarna stali silikonowej, która z kolei wpływa na jego właściwości magnetyczne i utratę histerezy.
Zastosowania w przemyśle elektrycznym
Stal krzemowa jest szeroko stosowana w przemyśle elektrycznym, a zrozumienie utraty histerezy jest kluczowe w tych zastosowaniach.
- Transformatory: Transformatory są jednym z najczęstszych zastosowań stali silikonowej. W transformatorze rdzeń wykonany jest ze stali silikonowej. Minimalizacja utraty histerezy w rdzeniu jest niezbędna do poprawy wydajności transformatora. Dokładnie obliczając utratę histerezy, projektanci mogą wybrać odpowiedni stopień stali silikonowej i zoptymalizować projekt transformatora w celu zmniejszenia odpadów energetycznych.
- Silniki elektryczne: Silniki elektryczne używają również stali silikonowej w rdzeniach stojana i wirnika. Utrata histerezy w rdzeniach może zmniejszyć wydajność silnika i zwiększyć temperaturę roboczą. Obliczając i minimalizując utratę histerezy, można poprawić wydajność i żywotność silnika.
Powiązane produkty w branży stalowej

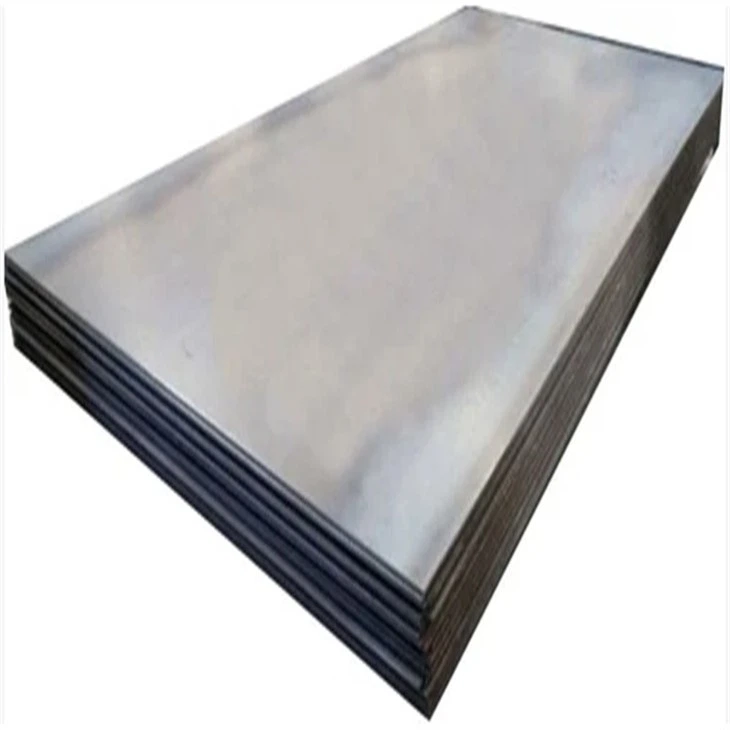

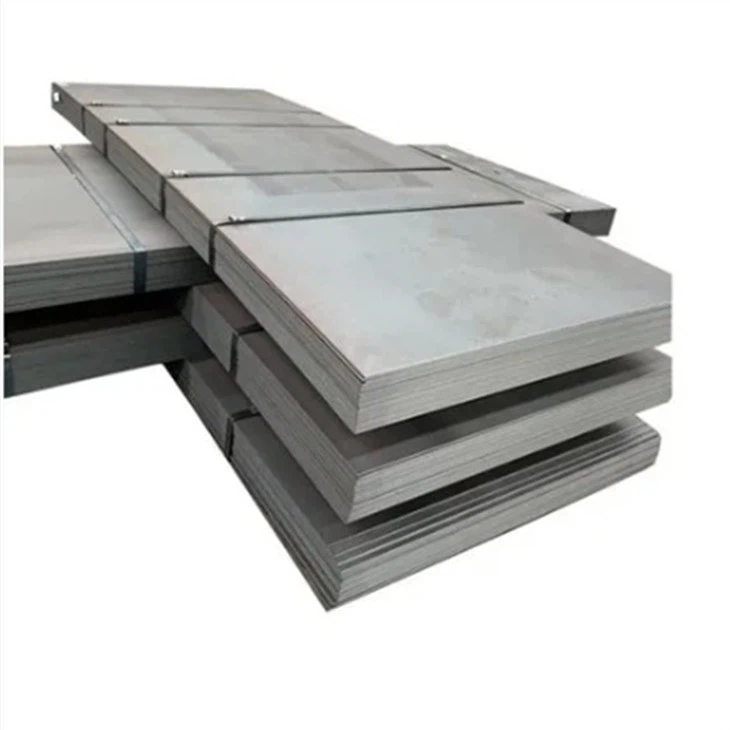

Oprócz stali krzemowej istnieją inne rodzaje produktów stalowych, które są szeroko stosowane w różnych branżach. Na przykład,Wzorzyste arkusz ze stali nierdzewnejjest popularnym wyborem zastosowań dekoracyjnych i strukturalnych ze względu na jego wyjątkowy wygląd i dobry odporność na korozję.Aloy SSC - 6mo jest doskonałej jakościjest wysokim stopem stali nierdzewnej, który oferuje doskonałą wytrzymałość i odporność na korozję, co czyni go odpowiednim dla trudnych środowisk.Stalowa płyta statku DH32jest specjalnie zaprojektowany do budowy statków, o wysokiej wytrzymałości i dobrej spawaniu.
Wniosek
Obliczanie utraty histerezy w stali krzemowej jest ważnym aspektem przemysłu elektrycznego i stalowego. Korzystając z równania Steinmetza i rozumiejąc czynniki wpływające na utratę histerezy, inżynierowie i projektanci mogą podejmować świadome decyzje przy wyborze stali krzemowej do ich zastosowań. Jako dostawca stali krzemowej jesteśmy zaangażowani w zapewnianie naszym klientom produktów wysokiej jakości i wsparcie techniczne. Jeśli jesteś zainteresowany zakupem stali krzemowej lub masz pytania dotyczące obliczania strat w histerezy, skontaktuj się z nami w celu dalszej dyskusji i negocjacji w zakresie zamówień.
